本方案電路采用AD7192構建的電子秤系統。AD7192是一款超低噪聲、低漂移24位Σ-Δ轉換器，內置PGA。該器件將大多數系統構建模塊置于芯片內，因此能夠簡化電子秤設計。該器件可在4.7 Hz至4.8 kHz的完整輸出數據速率范圍內工作，并保持良好的性能，因此可用于以較低速度工作的電子秤系統，以及料斗秤等較高速電子秤系統。

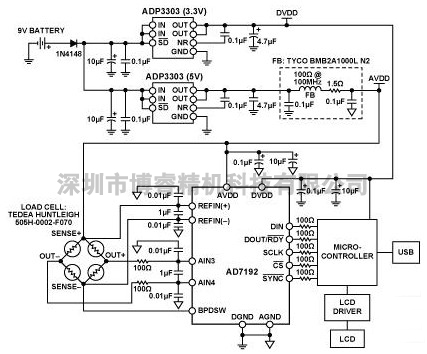

    AD7192提供一種集成式電子秤解決方案，可以直接與稱重傳感器接口。只需在模擬輸入端用一些濾波器，在基準電壓引腳上配置一些電容等外部元件，便可滿足電磁屏蔽(EMC)要求。來自稱重傳感器的低電平信號由AD7192的內置PGA放大。該P(yáng)GA經過編程，以128的增益工作。AD7192的轉換結果送至微控制器，將數字信息轉換為重量并顯示在LCD上。

    AD7192具有單獨的模擬電源和數字電源。模擬部分必須采用5V電源供電。數字電源獨立于模擬電源，可以為2.7 V至5.25V范圍內的任意電壓。微控制器采用3.3V電源。因此，DVDD也采用3.3V電源供電。這樣就無需外部電平轉換，從而可以簡化ADC與微控制器之間的接口。
